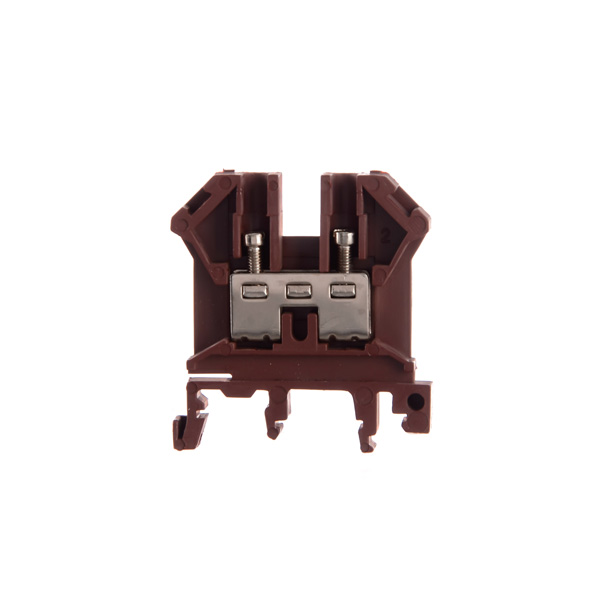

Borne de paso de color marrón para conductor de 4 mm²
UKM-4-MA
064.018
Descripción
Características Generales
Dimensiones
- Largo: 43 mm
- Alto: 47 mm
- Espesor: 6,2 mm
Material elemento de apriete: aleación de cobre niquelado
Material elemento conductor: aleación de cobre niquelado
Material del cuerpo aislante: poliamida 6.6
Color: marrón
Especificaciones Técnicas
Tipo de conexión: tornillo
Tipo de anclaje: Riel DIN simétrico NS-35
Sección de conductor flexible: 4 mm2
Sección conductor rígido: 4 mm2
Tensión nominal: 800 VCA
Corriente nominal: 32 A
Torque: 0,5 Nxm
Longitud del cable a pelar: 8 mm
En conformidad con: IEC 60947-7-1
Condiciones de temperatura:
- Temperatura de montaje: -5ºC +40ºC
- Temperatura permanente de trabajo: -25ºC +110ºC (con ΔT incluido)
- Temperatura de actuación: -5ºC +60ºC (para aparatos seccionadores)
- Temperatura de transporte y almacenamiento: -25ºC +55ºC
Condiciones de Humedad relativa ambiente (Hr):
- Menor a 50% de Hr a 40ºC
- De 51% hasta 90% de Hr a 20ºC
Altitud máxima: 2000 mts sobre el nivel del mar.
Accesorios
Tapa: D-UKM-4/10-MA
Separador:
Espesor 2 mm, amarillo, SE1
Espesor 1 mm, amarillo, SE1-D
Espesor 1 mm, gris, SE1-D-GR
Puente fijo: JSSB-10-06-M
Puente seccionable: SB-02-06
Unión de puentes: U-JSSB-06
Toma de prueba hembra: PSB3/10/4
Punta de prueba: MPS
Puente de dos elementos / cortocircuito: EB-2-06
Numerador: serie IBC
Extremo: EKN1
Destornillador: DES-03
