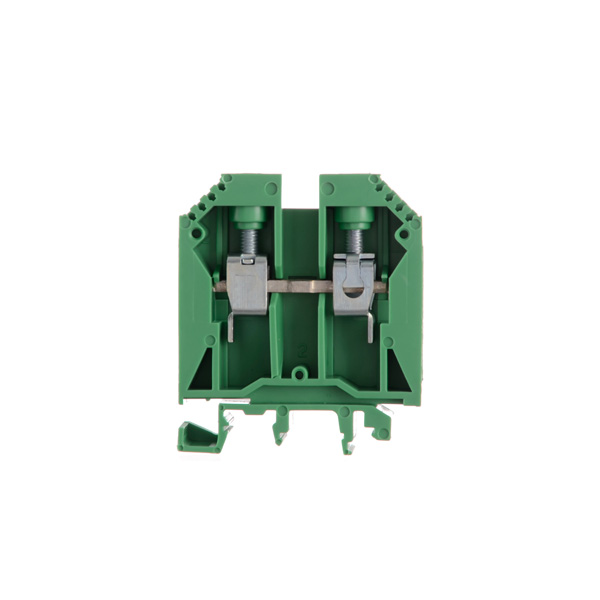

Borne de paso de color verde para conductor de 16 mm²
BPN-16-VE
060.206
Descripción
Características Generales
Dimensiones
- Largo: 56 mm
- Alto: 66 mm
- Espesor: 12,2 mm
Material elemento de apriete: acero con tratamiento de cincado, pasivado cromatizado trivalente
Material elemento conductor: cobre estañado
Material del cuerpo aislante: poliamida 6.6
Color: verde
Especificaciones Técnicas
Tipo de conexión: tornillo
Tipo de anclaje: Riel DIN simétrico NS-35
Sección de conductor flexible: 16 mm2
Sección conductor rígido: 35 mm2
Tensión nominal: 800 VCA
Corriente nominal: 76 A
Torque: 2 Nxm
Longitud del cable a pelar: 14 mm
En conformidad con: IEC 60947-7-1
Condiciones de temperatura:
- Temperatura de montaje: -5ºC +40ºC
- Temperatura permanente de trabajo: -25ºC +110ºC (con ΔT incluido)
- Temperatura de actuación: -5ºC +60ºC (para aparatos seccionadores)
- Temperatura de transporte y almacenamiento: -25ºC +55ºC
Condiciones de Humedad relativa ambiente (Hr):
- Menor a 50% de Hr a 40ºC
- De 51% hasta 90% de Hr a 20ºC
Altitud máxima: 2000 mts sobre el nivel del mar.
Accesorios
Tapa: D-BPN-16/35
Separador: espesor 2 mm, amarillo, SE3; – espesor 1 mm, amarillo, SE3-D; – espesor 1 mm, gris SE3-D-GR
Puente fijo: JSSB-10-12/BPN
Puente seccionable: SB-02-12/BPN
Toma de prueba hembra: PSB4/7/6
Punta de prueba: PS
Numerador: Serie IBC, IB
Extremo: EKN2
Destornillador: DES-06
