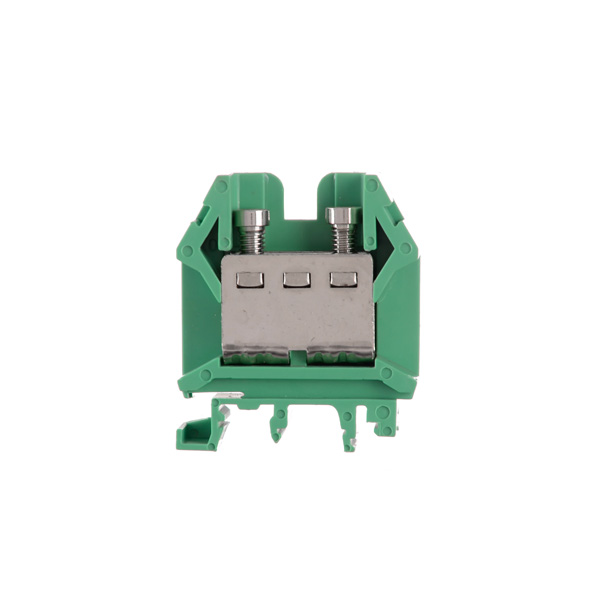

Borne de paso de color verde para conductor de 35 mm²

UKM-35-VE
064.064

SKU: UKM-35-VE | 064.064 Categoría:

Descripción

Características Generales

Dimensiones

  • Largo: 53 mm
  • Alto: 62 mm
  • Espesor: 15,2 mm

Material elemento de apriete: aleación de cobre niquelado

Material elemento conductor: aleación de cobre niquelado

Material del cuerpo aislante: poliamida 6.6

Color: verde

Especificaciones Técnicas

Tipo de conexión: tornillo

Tipo de anclaje: Riel DIN simétrico NS-35

Sección de conductor flexible: 25 mm2

Sección conductor rígido: 35 mm2

Tensión nominal: 800 VCA

Corriente nominal: 125 A

Torque: 2,5 Nxm

Longitud del cable a pelar: 10 mm

En conformidad con: IEC 60947-7-1

Condiciones de temperatura:

  • Temperatura de montaje:                                            -5ºC    +40ºC
  • Temperatura permanente de trabajo:                       -25ºC +110ºC (con ΔT incluido)
  • Temperatura de actuación:                                         -5ºC    +60ºC (para aparatos seccionadores)
  • Temperatura de transporte y almacenamiento:     -25ºC    +55ºC

Condiciones de Humedad relativa ambiente (Hr):

  • Menor a 50% de Hr a 40ºC
  • De 51% hasta 90% de Hr a 20ºC

Altitud máxima: 2000 mts sobre el nivel del mar.

Accesorios

Tapa: D-UKM-35

Separador:

Espesor 2 mm, amarillo, SE3

Espesor 1 mm, amarillo, SE3-D

Espesor 1 mm, gris, SE3-D-GR

Puente fijo: puente cadena KB-15

Puente seccionable: SB-02-15

Numerador: serie IBC

Extremo: EKN1

Destornillador: DES-06
