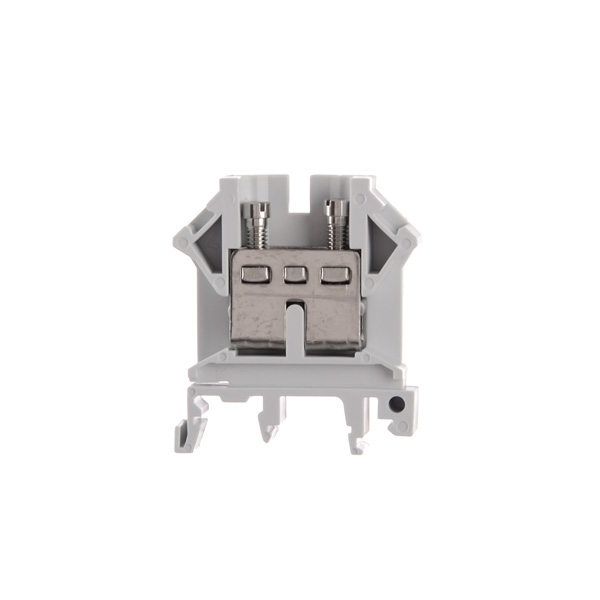

Borne de paso para conductor de 16 mm²

UKM-16
064.040

SKU: UKM-16 | 064.040 Categoría:

Descripción

Características Generales

Dimensiones

  • Largo: 43 mm
  • Alto: 50 mm
  • Espesor: 10,2 mm

Material elemento de apriete: aleación de cobre niquelado

Material elemento conductor: aleación de cobre niquelado

Material del cuerpo aislante: poliamida 6.6

Color: gris RAL7035

Especificaciones Técnicas

Tipo de conexión: tornillo

Tipo de anclaje: Riel DIN simétrico NS-35

Sección de conductor flexible: 10 mm2

Sección conductor rígido: 16 mm2

Tensión nominal: 800 VCA

Corriente nominal: 76 A

Torque: 1,2 Nxm

Longitud del cable a pelar: 10 mm

En conformidad con: IEC 60947-7-1

Condiciones de temperatura:

  • Temperatura de montaje:                                            -5ºC    +40ºC
  • Temperatura permanente de trabajo:                       -25ºC +110ºC (con ΔT incluido)
  • Temperatura de actuación:                                         -5ºC    +60ºC (para aparatos seccionadores)
  • Temperatura de transporte y almacenamiento:     -25ºC    +55ºC

Condiciones de Humedad relativa ambiente (Hr):

  • Menor a 50% de Hr a 40ºC
  • De 51% hasta 90% de Hr a 20ºC

Altitud máxima: 2000 mts sobre el nivel del mar.

Accesorios

Tapa: D-UKM-16

Separador:

Espesor 2 mm, amarillo, SE1

Espesor 1 mm, amarillo, SE1-D

Espesor 1 mm, gris, SE1-D-GR

Puente fijo: FB-10-10

Puente seccionable: SB-02-10

Toma de prueba hembra: PSB4/7/6PSBJ4/15/6

Punta de prueba: PS

Numerador: serie IBC

Extremo: EKN1

Destornillador: DES-04
