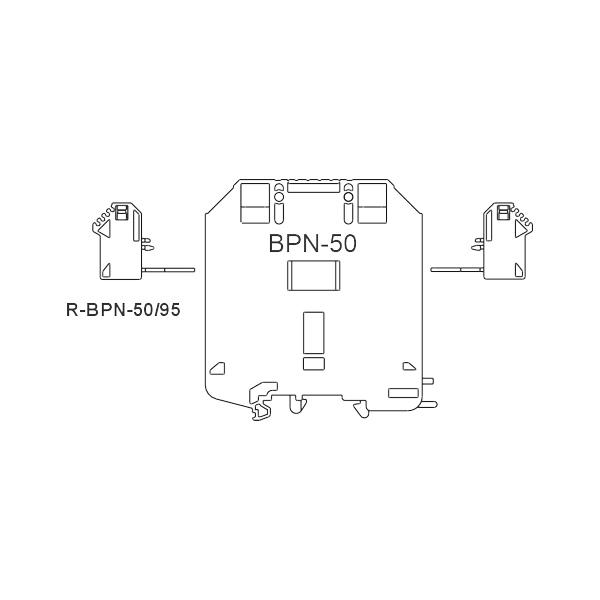

Borne de paso para conductor de 50 mm²
BPN-50
060.350
Descripción
Características Generales
Dimensiones
- Largo: 75 mm
- Alto: 84 mm
- Espesor: 20 mm
Material elemento de apriete: acero con tratamiento de cincado, pasivado cromatizado trivalente
Material elemento conductor: cobre estañado
Material del cuerpo aislante: poliamida 6.6
Color: gris RAL7035
Especificaciones Técnicas
Tipo de conexión: tornillo
Tipo de anclaje: Riel DIN simétrico NS-35
Sección de conductor flexible: 50 mm2
Sección conductor rígido: 70 mm2
Tensión nominal: 1000 VCA
Corriente nominal: 150 A
Torque: 6 Nxm
Longitud del cable a pelar: 24 mm
En conformidad con: IEC 60947-7-1
Condiciones de temperatura:
- Temperatura de montaje: -5ºC +40ºC
- Temperatura permanente de trabajo: -25ºC +110ºC (con ΔT incluido)
- Temperatura de actuación: -5ºC +60ºC (para aparatos seccionadores)
- Temperatura de transporte y almacenamiento: -25ºC +55ºC
Condiciones de Humedad relativa ambiente (Hr):
- Menor a 50% de Hr a 40ºC
- De 51% hasta 90% de Hr a 20ºC
Altitud máxima: 2000 mts sobre el nivel del mar.
Accesorios
Puente fijo: JSSB-03-20/BPN
Numerador: Serie IBC, IB
Separador: SE4
Extremo: EK3
Destornillador: Allen (5 mm)
