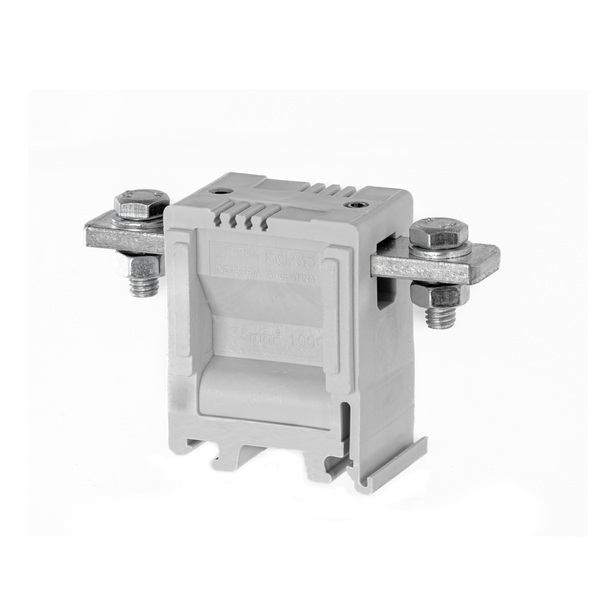

Borne para conexión a terminal 35mm² (125A) para riel de 35mm

ZCTP-150/35
182.100

SKU: ZCTP-150/35 | 182.100 Categoría:

Descripción

Características Generales

Dimensiones

  • Largo: 81 mm
  • Alto: 51 mm
  • Espesor: 28,5 mm

Material elemento conductor: cobre estañado

Material del cuerpo aislante: poliamida 6.6

Color: gris RAL7035

Especificaciones Técnicas

Tipo de conexión: tornillo

Tipo de anclaje: Riel DIN simétrico NS-35

Sección de conductor flexible: M6

Sección conductor rígido: M6

Tensión nominal: 1000 VCA

Corriente nominal: 125 A

Torque: 3 Nxm

Longitud del cable a pelar: según terminal

En conformidad con: IEC 60947-7-1

Condiciones de temperatura:

  • Temperatura de montaje:                                            -5ºC    +40ºC
  • Temperatura permanente de trabajo:                       -25ºC +110ºC (con ΔT incluido)
  • Temperatura de actuación:                                         -5ºC    +60ºC (para aparatos seccionadores)
  • Temperatura de transporte y almacenamiento:     -25ºC    +55ºC

Condiciones de Humedad relativa ambiente (Hr):

  • Menor a 50% de Hr a 40ºC
  • De 51% hasta 90% de Hr a 20ºC

Altitud máxima: 2000 mts sobre el nivel del mar.

Accesorios

Tapa: PS-01

Separador: TP-150

Puente fijo: ZBP-3-150

Numerador: Serie IBC, IB

Extremo: EKN1

Descargas

CAD 2D

Certificado IRAM

Certificado RoHS

Instructivos

Instructivo
