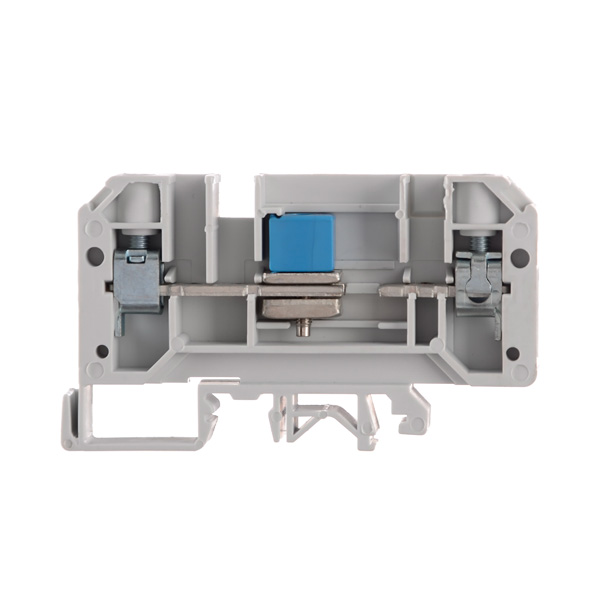

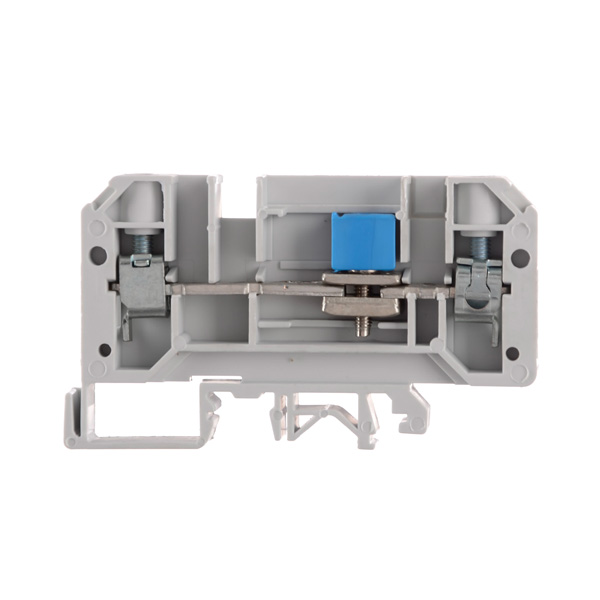

Description

Características Generales

Dimensiones

• Largo: 82,6 mm
• Alto: 48,5 mm
• Espesor: 10,2 mm

Material elemento de apriete: acero con tratamiento de cincado, pasivado cromatizado trivalente

Material elemento conductor: cobre estañado

Material del cuerpo aislante: poliamida 6.6

Color: gris RAL7035

Especificaciones Técnicas

Tipo de conexión: tornillo

Tipo de anclaje: Riel DIN simétrico NS-35

Sección de conductor flexible: 10 mm²

Sección conductor rígido: 10 mm²

Tensión nominal: 630 VCA

Corriente: 57 A

Torque: morseto 1,2 Nxm – seccionador 0,8 Nxm

Longitud del cable a pelar: 10 mm

En conformidad con: IEC 60947-7-1

Condiciones de temperatura:

• Temperatura de montaje:                                            -5ºC    +40ºC
• Temperatura permanente de trabajo:                       -25ºC +110ºC (con ΔT incluido)
• Temperatura de actuación:                                         -5ºC    +60ºC (para aparatos seccionadores)
• Temperatura de transporte y almacenamiento:     -25ºC    +55ºC

Condiciones de Humedad relativa ambiente (Hr):

• Menor a 50% de Hr a 40ºC
• De 51% hasta 90% de Hr a 20ºC

Altitud máxima: 2000 mts sobre el nivel del mar.

Accesorios

Tapa: D-BPSN-CR

Separador: espesor 2,5 mm, amarillo SE2 – espesor 1 mm, amarillo SE2-D – espesor 1 mm, gris SE2-D-GR

Puente fijo: JSSB-10-10/BPN

Puente seccionable: SB-02-10/BPN

Unión de puentes: U-JSSB-10/BPN

Numerador: Serie IBC

Toma de prueba hembra: PSB3/5/10

Punta de prueba: PS

Extremo: EKN1

Destornillador: DES-05
