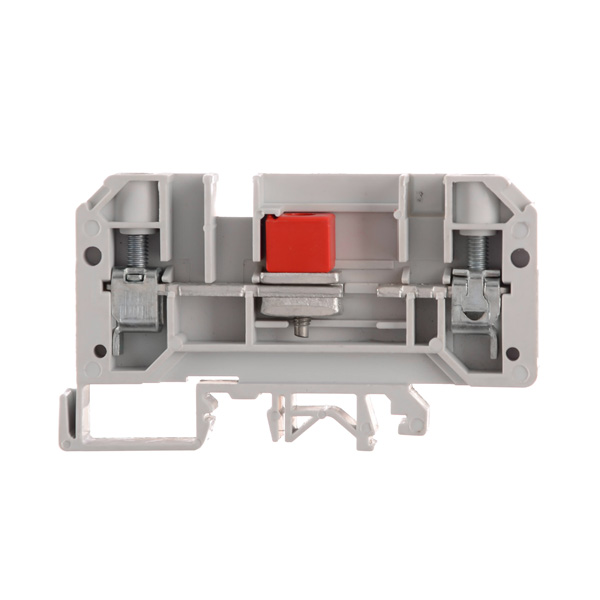

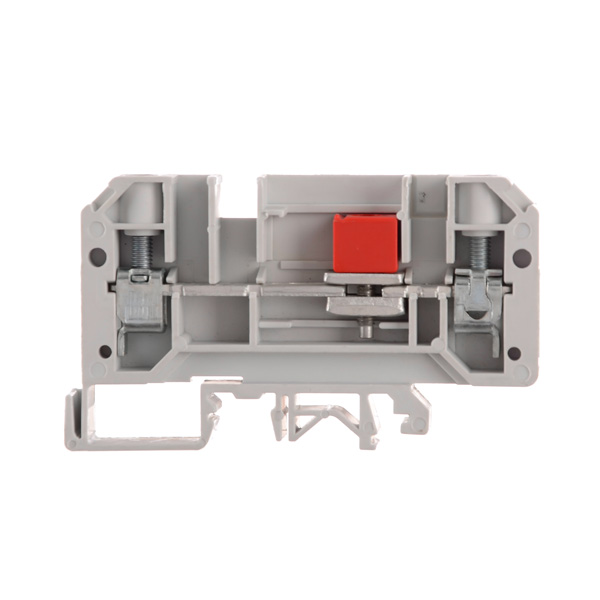

Descripción

Características Generales

Dimensiones

• Largo: 84,5 mm
• Alto: 60 mm
• Espesor: 6,2 mm

Material elemento de apriete: acero con tratamiento de cincado, pasivado cromatizado trivalente

Material elemento conductor: cobre estañado

Material del cuerpo aislante: poliamida 6.6

Color: gris RAL7035

Especificaciones Técnicas

Tipo de conexión: tornillo

Tipo de anclaje: Riel DIN simétrico NS-35

Sección de conductor flexible: 10 mm²

Sección conductor rígido: 10 mm²

Tensión nominal: 630 VCA

Corriente: 57 A

Torque: morseto 1,2 Nxm – seccionador 0,8 Nxm

Longitud del cable a pelar: 10 mm

En conformidad con: IEC 60947-7-1

Accesorios

Tapa: D-BPSN-CR

Separador: espesor 2,5 mm, amarillo SE2 – espesor 1 mm, amarillo SE2-D – espesor 1 mm, gris SE2-D-GR

Puente fijo: JSSB-10-10/BPN

Puente seccionable: SB-02-10/BPN

Unión de puentes: U-JSSB-10/BPN

Numerador: Serie IBC

Extremo: EKN1

Destornillador: DES-05
