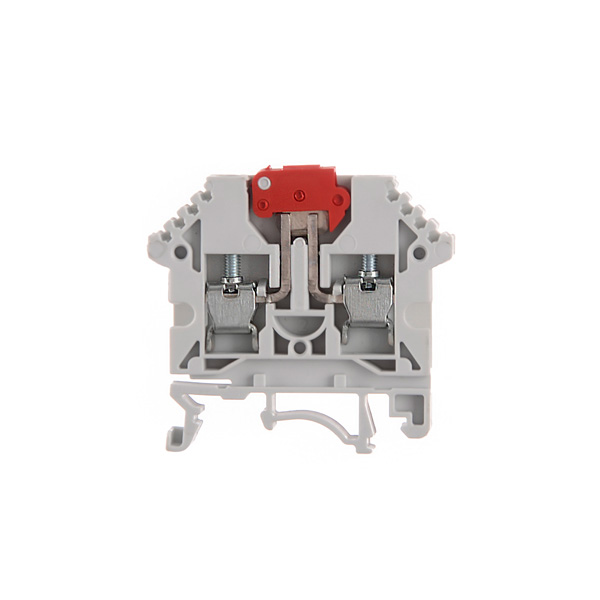

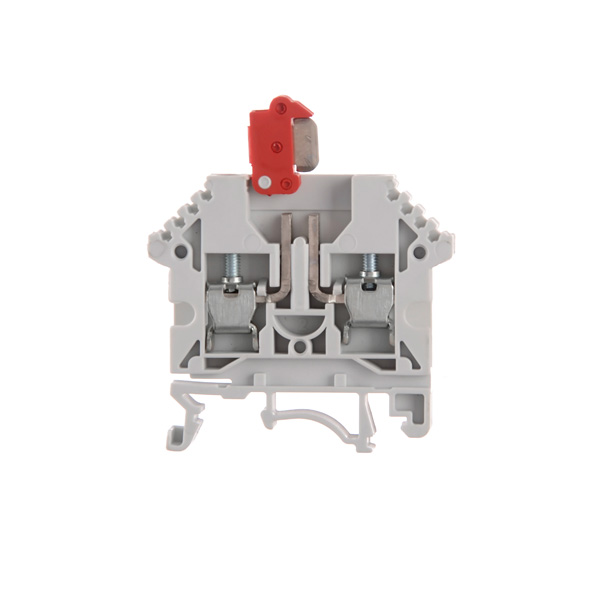

Borne seccionable a cuchilla para conductor de 4 mm² con 2 tomas de prueba

BKNC-04/PP

080.523

SKU: BKNC-04/PP | 080.523 Categoría:

Descripción

Características Generales

Dimensiones

  • Largo: 50 mm
  • Alto: 59 mm
  • Espesor: 5,2 mm

Material elemento de apriete: acero con tratamiento de cincado, pasivado cromatizado trivalente

Material elemento conductor: cobre estañado

Material del cuerpo aislante: poliamida 6.6

Color: gris RAL7035

Especificaciones Técnicas

Tipo de conexión: tornillo

Tipo de anclaje: Riel DIN simétrico NS-35

Sección de conductor flexible: 4 mm2

Sección conductor rígido: 6 mm2

Tensión nominal: 380 VCA

Corriente: 25 A

Torque: 0,5 Nxm

Longitud del cable a pelar: 12 mm

En conformidad con: IEC 60947-7-1

Condiciones de temperatura:

  • Temperatura de montaje:                                            -5ºC    +40ºC
  • Temperatura permanente de trabajo:                       -25ºC +110ºC (con ΔT incluido)
  • Temperatura de actuación:                                         -5ºC    +60ºC (para aparatos seccionadores)
  • Temperatura de transporte y almacenamiento:     -25ºC    +55ºC

Condiciones de Humedad relativa ambiente (Hr):

  • Menor a 50% de Hr a 40ºC
  • De 51% hasta 90% de Hr a 20ºC

Altitud máxima: 2000 mts sobre el nivel del mar.

Accesorios

Tapa: D-BPN-2,5/10

Separador: espesor 2 mm, amarillo SE1 – espesor 1 mm, amarillo SE1-D – espesor 1 mm, gris SE1-D-GR

Puente fijo: P-10-06/BKNC

Unión de puentes: P-02-06/BKNC

Numerador: Serie IBC, IB

Extremo: EKN1

Destornillador: DES-04
