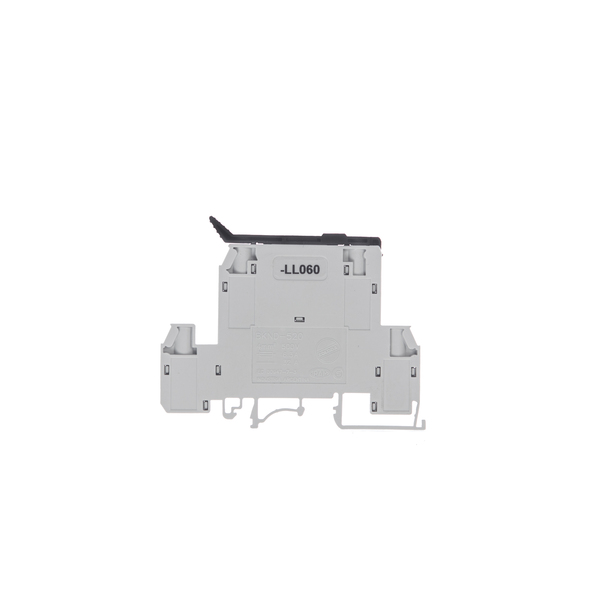

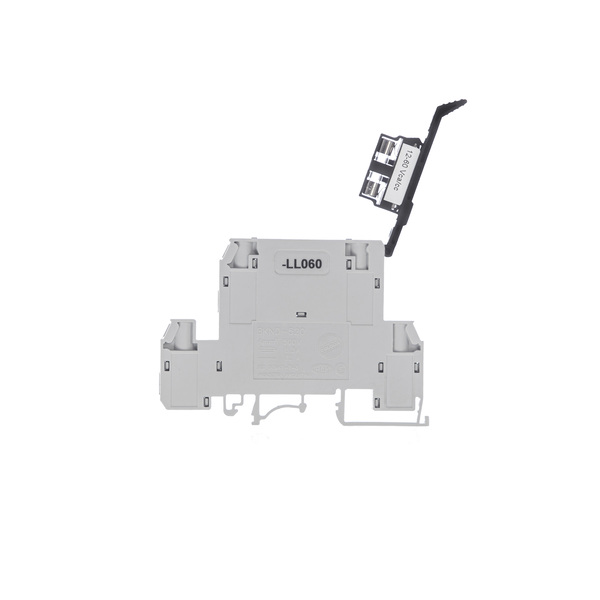

Borne doble piso portafusible seccionable para fusible 5x20mm. con indicación luminosa LED 12-60 VCA/CC
BKND-520-LL060
093.012
Descripción
Características Generales
Dimensiones
- Largo: 90 mm
- Alto (Apertura total): 72 mm
- Espesor: 8,2 mm
Material elemento de apriete: Acero con tratamiento de cincado, pasivado cromatizado trivalente
Material elemento conductor: Cobre estañado
Material elemento de ajuste /seccionador: Fusible tamaño 5x20mm
Material cuerpo aislante: Poliamida 6.6
Color: Gris RAL7035
Especificaciones Técnicas
Tipo de conexión: Tornillo
Tipo de fijación: Riel DÍN NS-35
Sección de conductor flexible: 4mm²
Sección de conductor rígido: 6mm²
Tensión nominal: 60VCA/VCC
Corriente nominal: 6,3A
Torque: 0,5Nxm
Longitud del cable a pelar: 12mm
En Conformidad con: IEC 60947-7-1
Condiciones de temperatura:
- Temperatura de montaje: -5ºC +40ºC
- Temperatura permanente de trabajo: -25ºC +110ºC (con ΔT incluido)
- Temperatura de actuación: -5ºC +60ºC (para aparatos seccionadores)
- Temperatura de transporte y almacenamiento: -25ºC +55ºC
Condiciones de Humedad relativa ambiente (Hr):
- Menor a 50% de Hr a 40ºC
- De 51% hasta 90% de Hr a 20ºC
Altitud máxima: 2000 mts sobre el nivel del mar.
Accesorios
Tapa: NA
Separador: espesor 2,5 mm, amarillo SE2 – espesor 1 mm, amarillo SE2-D – espesor 1 mm, gris SE2-D-GR
Puente fijo: P-10-08/BKND-520 (piso superior) JSSB-10-08/BPN (piso inferior)
Unión de puentes: P-02-08/BKNP (piso superior) U-JSSB-08/BPN (piso inferior)
Toma de prueba hembra: PSB3/10/4 (solo para piso inferior)
Punta de prueba: MPS (solo para piso inferior)
Puente de cortocircuito o Elemento conductor: NA
Numerador: Serie IBC
Extremo: EKN2
